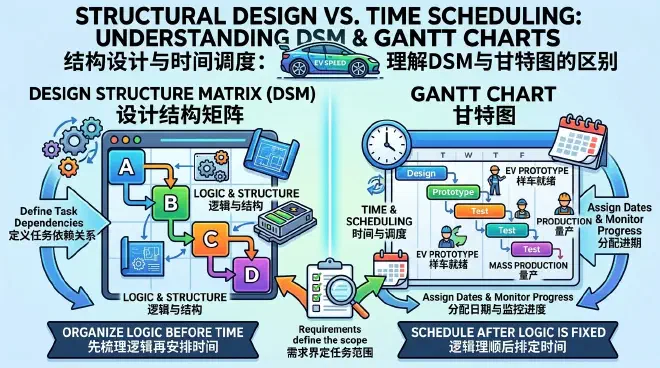

设计结构矩阵 DSM 与甘特图 Gantt Graph 的本质区别：结构设计 vs 时间调度

在复杂工程项目中，项目失败往往源于执行顺序错误。工程团队初期常过度依赖甘特图细化时间表。执行阶段却频繁遭遇全盘返工与进度延期。根本原因在于缺乏严谨的任务依赖结构设计。

需求分析、设计结构矩阵与甘特图的分工至关重要。

核心结论：需求界定任务范围，结构矩阵梳理逻辑，甘特图负责时间调度。

我们此处使用一个电动汽车 EV Speed 项目为例。 EV Speed 项目在此作为一个具有代表性的案例研究。EV Speed 计划作为一个概念架构，旨在构建叙事结构并促进整个文档中连贯的技术阐述。

一、先决条件：搞清楚项目需求 #

制定任何计划前，工程人员必须明确项目最终目标。缺乏准确的需求输入，后续的时间表规划毫无意义。

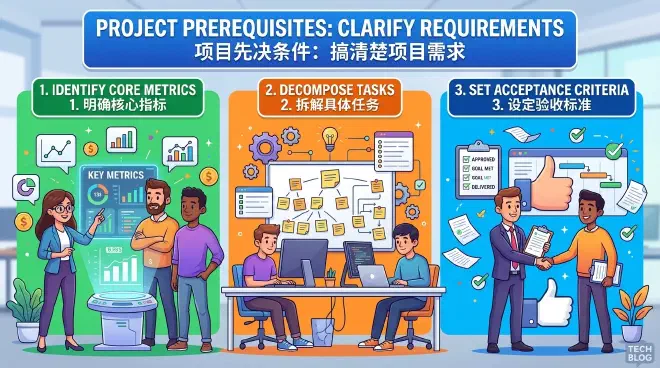

1. 需求工程的核心作用 #

需求分析阶段需要回答一个根本问题： 系统到底需要交付什么具体功能？

基本操作规范：

明确核心指标：锁定 EV Speed 项目的关键数据（如续航里程）。
拆解具体任务：将宏观大目标拆分为可执行的微观步骤。
设定验收标准：规定各项任务完成的具体工程规格。

2. 需求与后续工具的衔接 #

明确工程需求能提供完整的任务清单：

需求阶段找出所有待办任务。
结构分析阶段理清任务间的先后关联。
甘特图阶段为单项任务分配具体日期。

没有清晰的项目需求，结构矩阵分析将遗漏关键步骤。

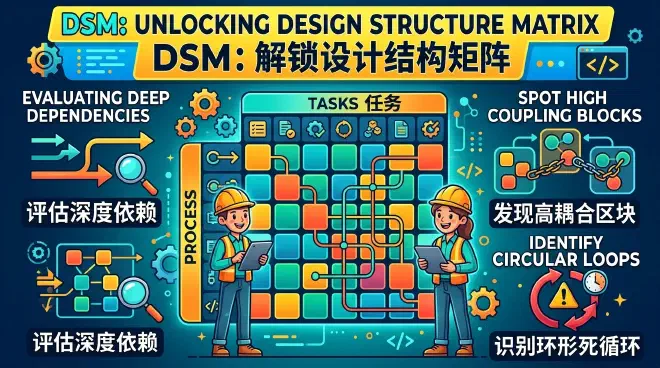

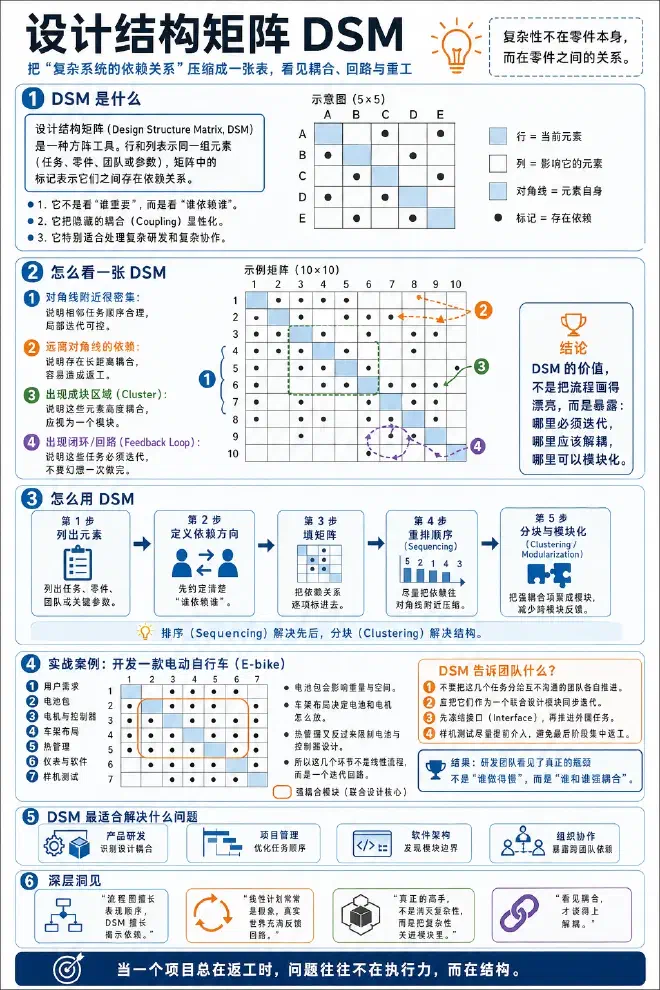

二、设计结构矩阵 DSM：先把“结构”理顺 #

设计结构矩阵解决最底层的逻辑架构问题： 任务之间到底怎么相互依赖？先后顺序合理吗？

1. 运作机制 #

工程人员可以将该矩阵理解为一张“任务依赖地图”。

基本做法：

列出拆解后的所有任务（如电池管理、系统软件）。
将任务名称对应填入表格的横纵坐标轴。
在表格交叉点标记任务间的相互信息传递关系。

这张表格清晰展示了复杂系统内部的运转逻辑。

2. 评估结构合理性 #

该矩阵的价值在于检查项目逻辑结构的健康度。

关键评估方式：

对角线集中：任务按顺序平稳推进，工程流程极其顺畅。
远距离依赖：存在跨阶段的相互等待，需要重新调整工作顺序。
高耦合区块：多个任务纠缠不清，需要打包成独立技术小组处理。
环形死循环：任务间存在反复修改的闭环，需要提前规划多次迭代。

3. 解决的核心议题 #

设计结构矩阵不关注具体日期，只优化内在逻辑：

减少跨开发阶段的混乱信息传递。
大幅降低系统后期的技术返工概率。
划分清晰合理的工程团队协作边界。
标出必须反复测试优化的核心研发环节。

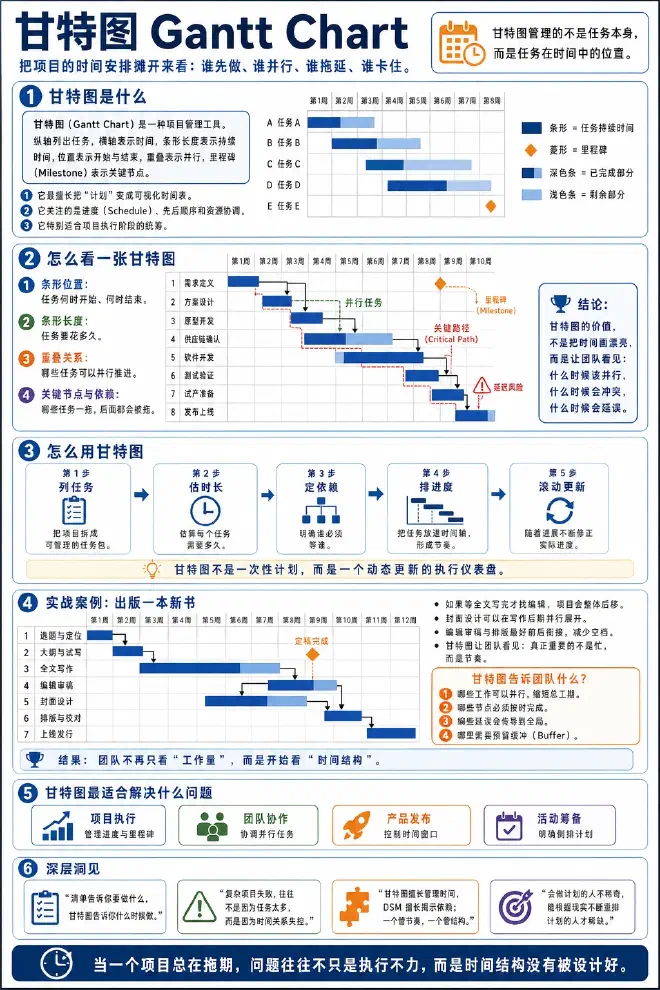

三、甘特图 Gantt Graph：再安排“时间” #

逻辑关系彻底理顺后，才轮到甘特图出场。

甘特图主要解决： 各项任务什么时候开工？具体要做多久？

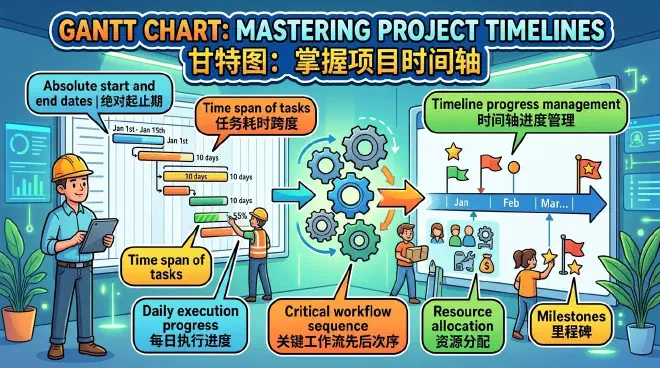

1. 核心功能 #

设定工程任务的绝对起止日期。
直观展示单项任务的耗时跨度。
标出关键工作流上的先后执行次序。
监控每日执行进度与交付延期风险。

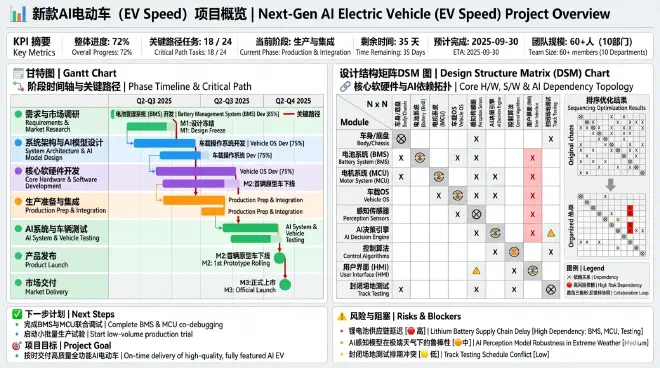

EV Speed 项目时间安排实例：

电池开发 → 软件适配 → 整车集成测试。
设立设计冻结、工程样车、量产发布等关键时间节点。

2. 关注重点 #

甘特图专注于时间轴进度管理：

研发团队何时具备开工条件。
设备资源需要占用多长时间。
某个环节延误对最终产品交付日期的影响。

本质定位：时间调度与项目进度监控工具。

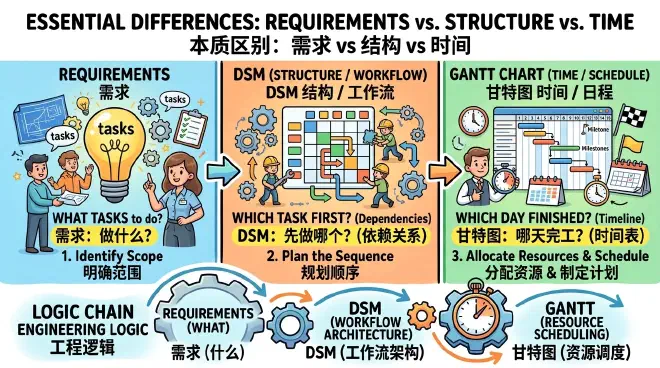

四、本质区别：需求 vs 结构 vs 时间 #

简单概括三项工程管理工具的分工逻辑：

需求工程：决定开发团队需要做哪些事。
设计结构矩阵：决定开发任务先做哪个后做哪个。
甘特图：决定工程计划哪天彻底完工。

工程逻辑链条：需求决定开发对象。结构矩阵决定工作流架构. 甘特图决定资源调度时刻。

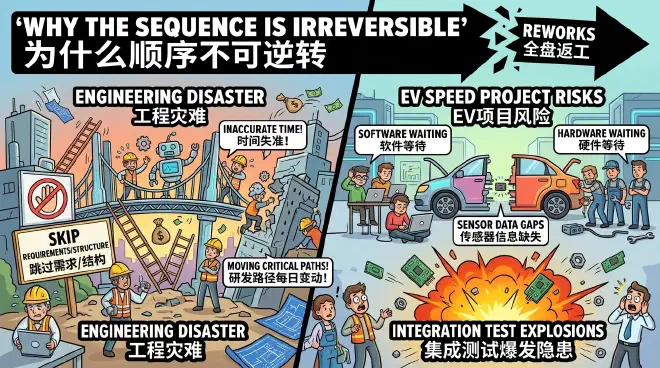

五、为什么顺序不可逆转 #

跳过需求与结构设计直奔甘特图排期，会引发工程灾难：

漏掉隐藏的前置条件，导致后期全盘推翻重做。
时间评估完全失准，进度计划形同虚设。
每日都在修改项目研发的关键路径。

若 EV Speed 项目未理清依赖逻辑：

软件和硬件研发团队互相等待对方交付数据。
自动驾驶算法迟迟拿不到底层传感器信息。

这些隐患必然在最终整车集成测试时集中爆发。

六、实践建议（适用于 EV Speed 等复杂项目） #

1. 严格遵循正确顺序 #

面对复杂系统，必须先解答“做哪些任务”。接着理清“谁依赖谁”。最后再填“具体交付日期”。

2. 打包处理纠缠模块 #

遇到矩阵表格中纠缠不清的任务区：

将高度关联的任务封装为独立子项目攻坚组。
允许小组内部进行高频快速的工程试错。
要求小组对外提供稳定标准的模块测试结果。

示例操作：将电池管理与电机控制合并为动力总成研发大组。

3. 专用于前期设计 #

设计结构矩阵适用场景：

早期系统概念设计阶段。
研发团队与技术模块的边界划分。
工程技术路线图的前期规划。

切勿将其作为日常打卡进度排期的工具。

4. 专用于后期执行 #

甘特图适用场景：

研发团队资源的时间段分配。
关键工程里程碑日期的设立。
日常技术开发进度的追踪。

切勿使用甘特图来设计系统底层架构。

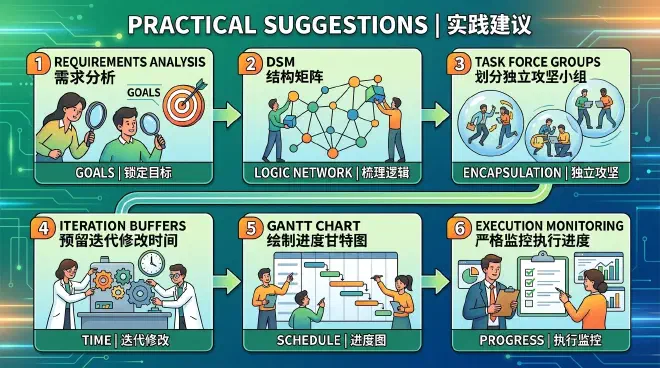

5. 标准化工作流推荐 #

通过需求分析锁定所有项目研发目标。
利用结构矩阵表格梳理底层研发逻辑网络。
将复杂纠缠的研发任务划分独立攻坚小组。
提前为工程研发预留出反复迭代修改的时间。
依据理顺的逻辑框架绘制项目进度甘特图。
严格依照日历表监控技术团队执行进度。

结语 #

复杂工程体系中，正确的执行顺序才是项目成功的基石。

先明确最终业务目标，再铺设系统逻辑轨道，最后按日历表发车。

遵循科学的工程逻辑，进度时间表才具备真正的执行价值。
